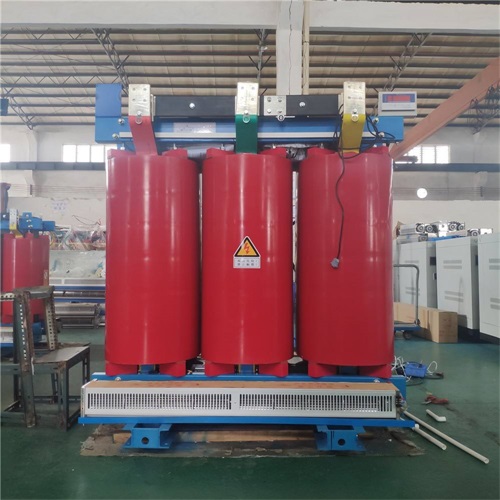

佛山SCB10-1000KVA/10KV干式变压器

时间:2020-07-09 10:20:42 点击量:11921
佛山SCB10-1000KVA/10KV干式变压器


  (1) 干式变压器高、低压两侧无熔断器。有的虽然已经装上跌落式熔断器和羊角保险,但其熔断件多是采用铝或铜丝代替,致使低压短路或过载时,熔断件无法正常熔断而烧毁变压器。


  (2) 干式变压器的高、低压熔断件配置不当。干式变压器上的熔断件普遍存在着配置过大 的现象,严重过载时,烧毁干式变压器。

  (3) 由于农村照明线路较多,大多数又是采用单相供电,再加上施工中跳线的随意性 和管理上的不到位,造成了配变负荷的偏相运行。长期的使用,致使某相线圈绝缘老化而烧 毁干式变压器。

  (4) 分接开关: ①私自调节分接开关,造成配变分接开关不到位,接触不良而烧毁。 ②分接开关质量差,引起星形触头位置不完全接触,发生短路或对地放电。

  (5) 渗油是干式变压器为常见的外表异常现象。由于干式变压器本体内充满了油,各连接部 位都有胶珠、胶垫防止油的渗漏。经过长时间的运行,会使干式变压器中的某些胶珠、胶垫老化 龟裂而引起渗油。从而导致绝缘受潮后性能下降,放电短路,烧毁干式变压器。

  (6) 干式变压器的高、低压线路大多数是由架空线路引入,由于避雷器投运不及时或 没有安装10kV 避雷器。造成雷击时烧毁干式变压器。

  (7) 铁芯多点接地。

  (8) 当干式变压器低压侧发生接地、相间短路时,将产生一个高于额定电流20~30倍 的短路电流,这么大的电流作用在高压绕组上,线圈内部将产生很大的机械应力,这种机械 应力将导致线圈压缩。 短路故障解除后应力也随着消失, 线圈如果重复受到机械应力的作用, 其绝缘胶珠、胶垫等就会松动脱落;铁心夹板螺栓也会松动,高压线圈畸变或崩裂。另外, 也会产生高温,从而导致干式变压器在极短的时间内烧毁。

  (9) 人为的损坏: ①干式变压器的引出线是铜螺杆, 而架空线一般多采用铝芯胶皮线, 铜铝之间很容易产生电 化腐蚀。 ②套管闪络放电也是干式变压器常见的异常现象。
  干式变压器的绕组性能检测:

  1、用万用表电阻档检查绕组的通断,排除开路故障。

  如果每个绕组都是通路,基本可判断绕组中的导体是导通的。

  2、用输入低电压的方法,简易排除绕组短路故障。

  找一个交流低压(6V或12V)隔离变压器和一个1A保险管(视待测变压器的功率大小选择保险管电流值),把隔离变压器的输出电压通过保险管与待测变压器的输入绕组连接,然后接通电源。

  a、若保险立即烧毁,则可断定变压器绕组内部有短路故障-----损坏,不能使用。

  b、若保险正常,可等待10分钟,观察变压器的温升。温升很快,达到手感觉得很烫,可判断初级绕组可能有匝间短路现象-----损坏,不能使用。

  c、若保险正常,温升不大,可测量次级绕组的空载电压。测量值不符合变压器的变比,说明次级绕组有可能有再见短路现象-----损坏,不能使用。

  d、若保险正常,温升不大,测量次级绕组的空载电压值符合变压器的变比,说明次级绕组良好-----可以使用。
